WJZF微機型直流高壓發生器使用說明書及技術參數選型

AQ警告:

●  使用WJZF微機型直流高壓發生器的工作人員必須是具有“高壓試驗上崗證”的專業人員。

●  使用本儀器請用戶必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點；當更換試品和接線時應先將兩個電源斷開點明顯斷開。

●  試驗前請檢查試驗器控制箱、倍壓筒和試品的接地線是否接好。試驗回路接地線應按本說明書（圖1）所示一點接地。

●  對大電容試品的放電應經100Ω/V放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離高空氣間隙開始游離放電．有嘶嘶聲：當無聲音時可用隨電棒放電，zui后直接接上地線放電。

●直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在AQ距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人造成傷害。

電纜試品試驗時必須使用限流電阻！其它試品時不需要限流電阻！

應用范圍:

WJZF微機型直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。

升壓方式：手動升壓.

技術特點

WJZF微機型直流高壓發生器。應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術屏幕設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤0.5%。增加了任意電壓、電流下計時功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能。

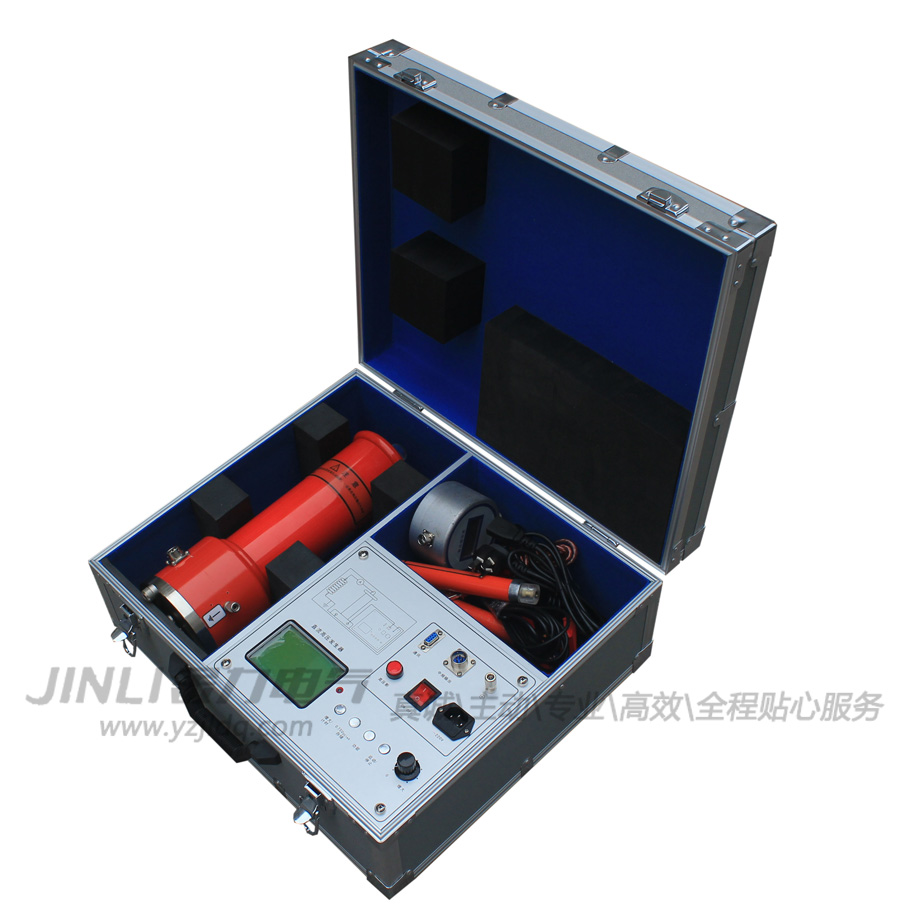

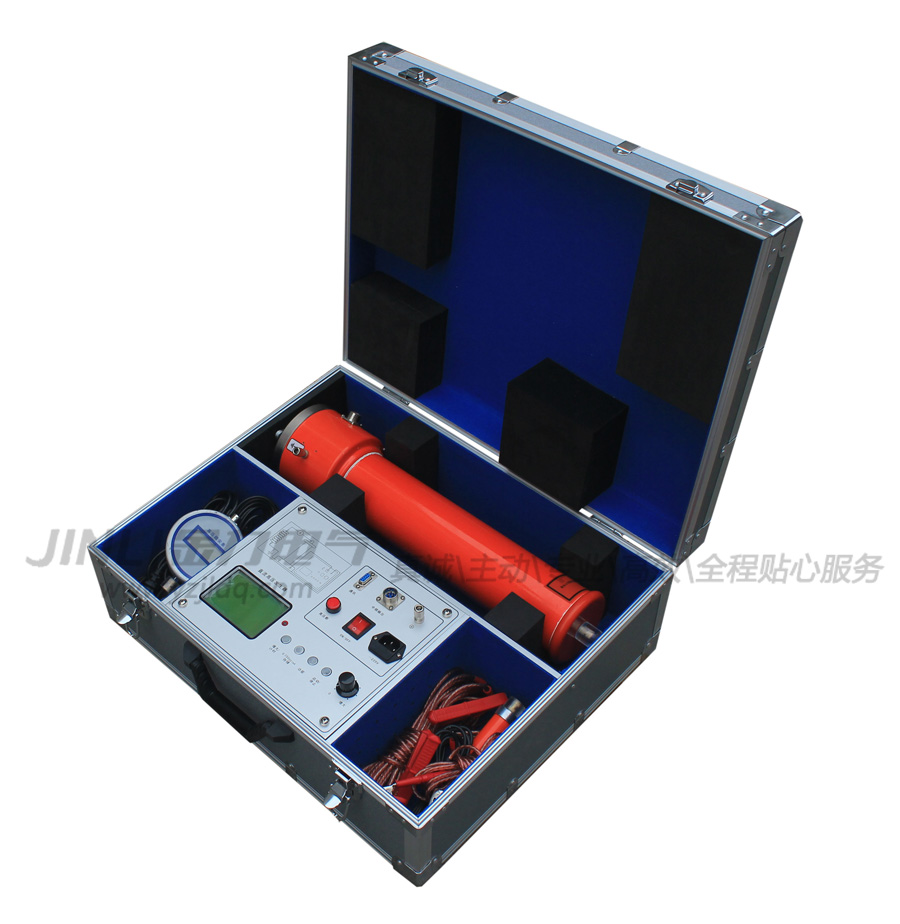

·機箱采用便攜式機箱，攜帶方便。

·采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波系數≤1%。

·AI氧化鋅避雷器和油浸式變壓器測量功能。可以直接保存實驗報告，精度≤0.5 %。保持手動0.75UDC1mA。

·并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題。誤差≤1%

·全量程平滑調壓，電壓調節精度≤0.5%，穩定度≤0.5%，電壓電流誤差≤0.5%±1個字

·帶有總時間T1和分段計時T2，及任意電壓、電流下計時功能。

·儀器增加了萬年歷和時間功能。

主要技術性能及規格及工作方法：
