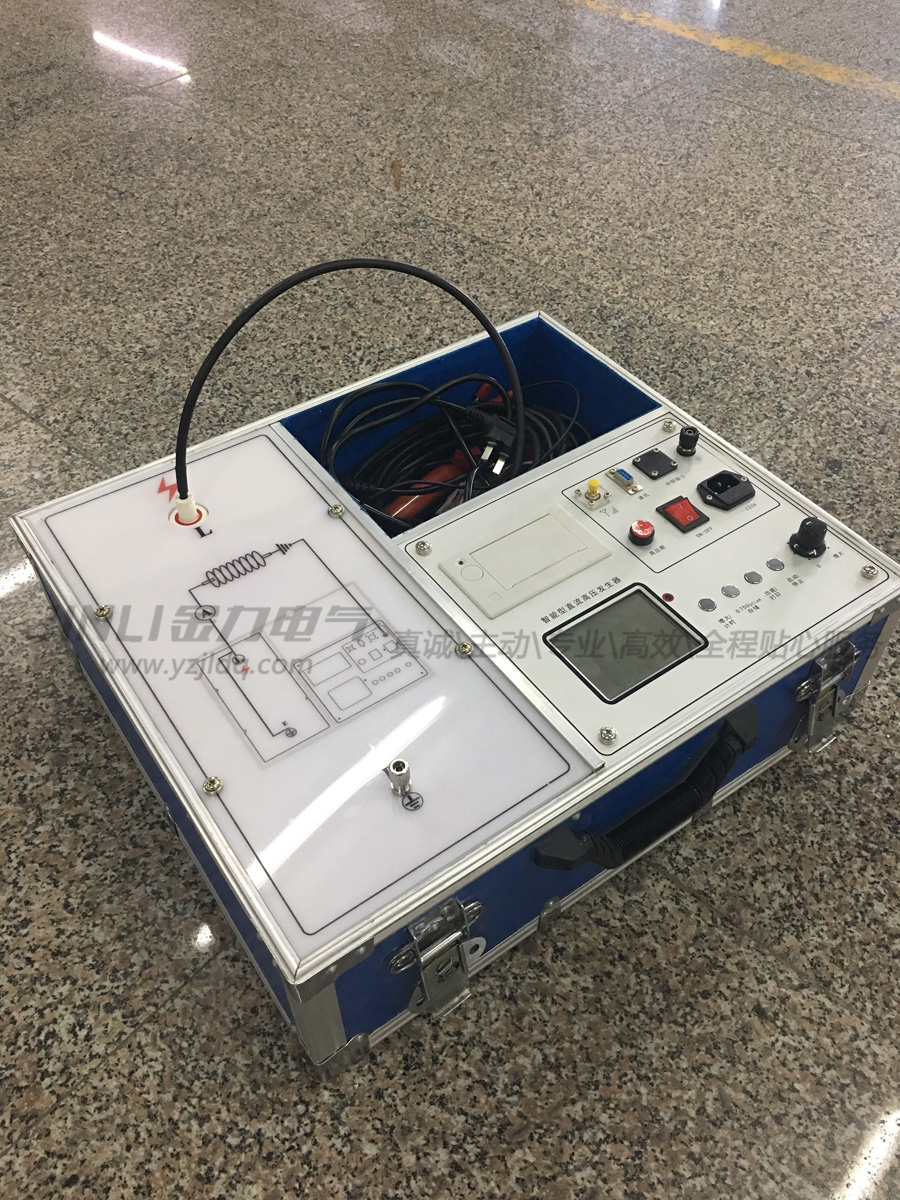

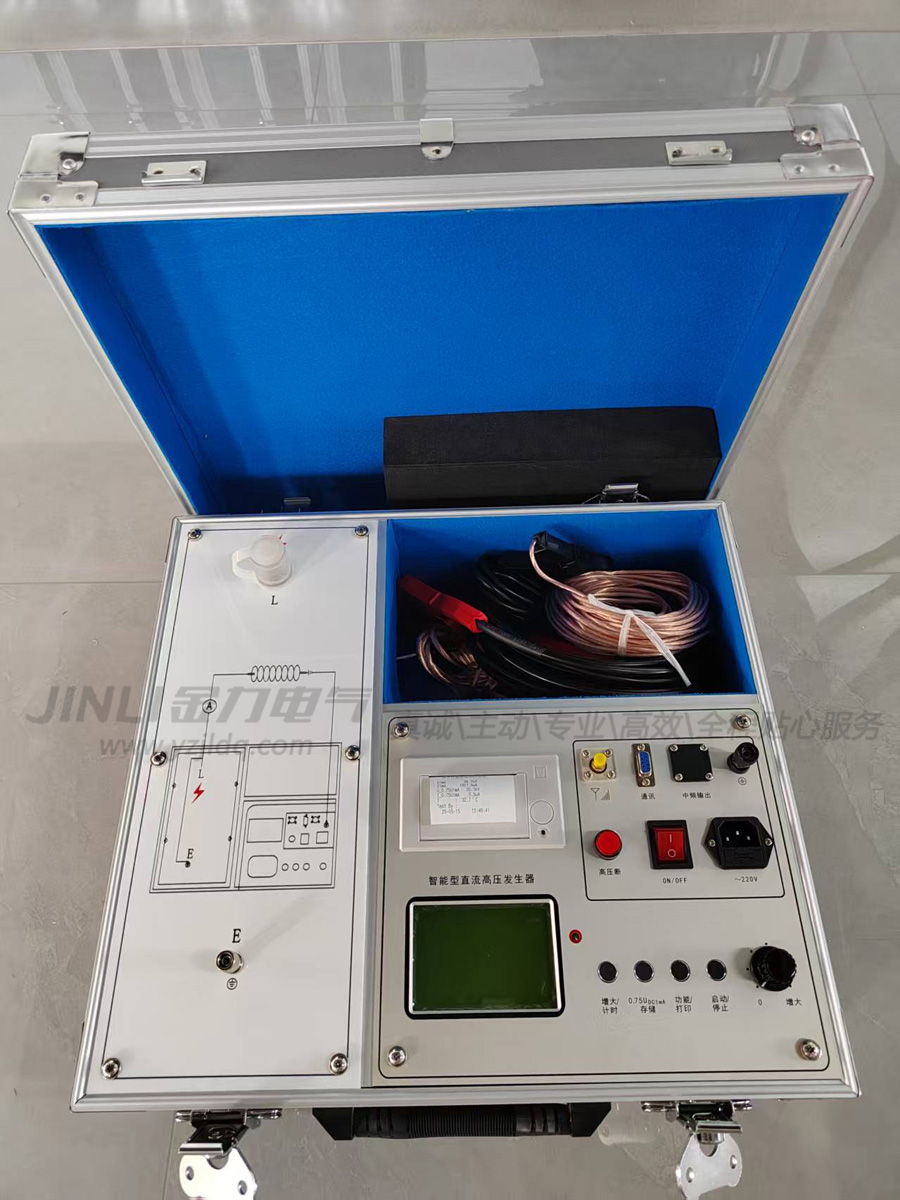

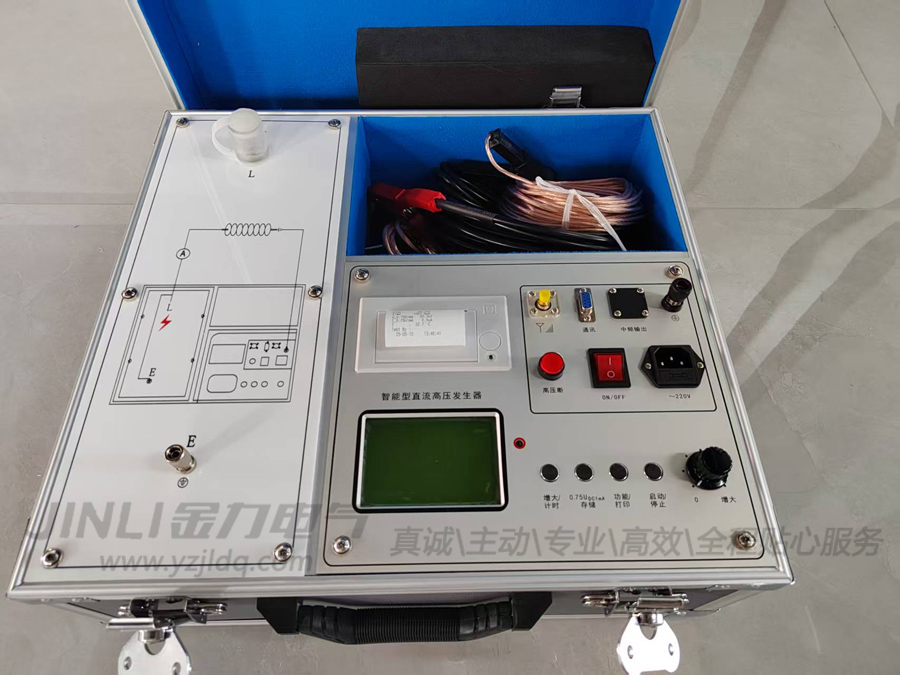

一體式智能直流高壓發生器40KV/5mA、60KV/2mA、60KV/4mA、60KV/5mA

一、應用范圍

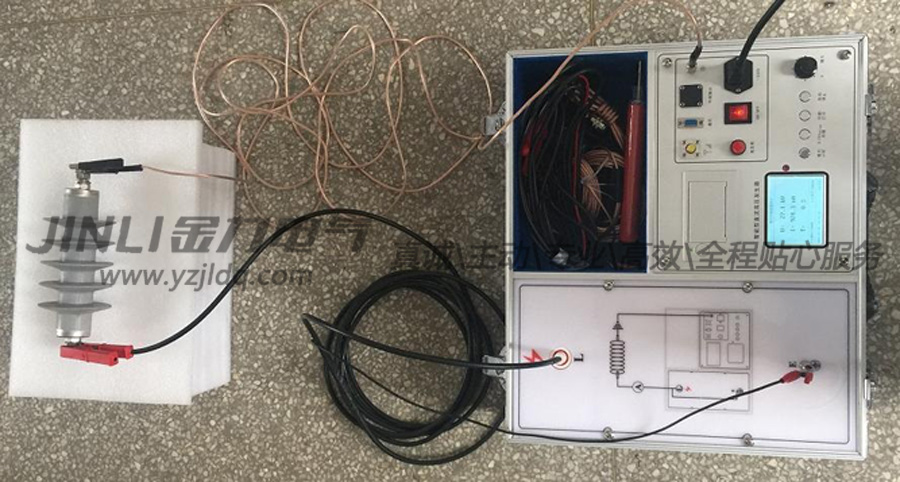

一體式智能直流高壓發生器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。

一體式智能直流高壓發生器。應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，在保持手動0.75UDC1mA功能按鈕的基礎上，增加了AI全自動氧化鋅避雷器測量，電纜分段耐壓試驗，自動耐壓試驗功能，并可以直接打印試驗報告及保存實驗報告，避免了實驗報告手寫有錯誤的問題，保留了手動方式，增加了任意電壓、電流下打印功能，及總時間T1和分段計時T2功能。儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

二、技術特點

·一體式高壓設計，無需高壓桶，直接輸出高壓。

·高壓輸出采用拖地電纜，AQ可靠。

·全自動做氧化鋅避雷器試驗，顯示升降壓過程，顯示等待時間。顯示并且打印電壓電流波形。

·全自動做電纜分段耐壓試驗，顯示升壓過程，顯示等待時間。顯示并且打印電壓電流波形。

·自動耐壓試驗，顯示升降壓過程，顯示等待時間。顯示并且打印電壓電流波形。

·采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波系數≤0.2%。

·帶有總時間T1和分段計時T2，及任意電壓、電流下打印功能。

·儀器增加了萬年歷和時間功能，實驗報告帶有時間和日期。

三、主要技術性能及規格及工作方法：

1.電壓輸出： 0-40kV 、0-60kV    精度±1%±1個字

2.電流輸出： 0-5000uA  精度±1%±1個字

3.具有高精度0.75UDC-1mA單觸按鈕，精度≤1.0％

4.具有全自動做氧化鋅避雷器試驗，電纜分段耐壓，自動耐壓功能

5.具有手動調節電壓輸出功能。

6.工作方式 ：間斷使用：額定負載30分，1.1倍額定電壓使用：10分鐘

7.工作環境 ：溫度：-10℃～+40℃

8.相對濕度：室溫為25℃時不大于85％（無凝露）

9.海拔高度：1500米以下
